丸型風量調節ダンパー VD(PDーE)
丸型風量調節ダンパー VD(PDーE)
種  類 丸型風量調節ダンパー
型  番 VD(PD-E)

丸型風量調節ダンパー VD(PDーE)

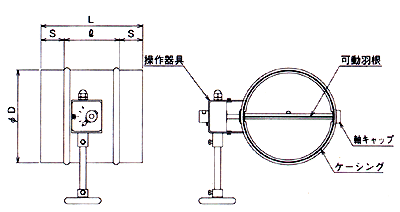

呼び径 ΦD L l S
75 73 200 120 40
100 98 220 120 50
125 123 220 120 50
150 148 220 120 50
175 073 220 120 50
200 198 220 120 50
225 223 300 200 50
250 248 300 200 50
300 298 300 200 50
350 348 350 250 50
400 398 400 300 50
450 448 450 300 75
500 498 500 350 75
550 548 550 350 100
600 698 600 400 100

フランジ寸法はこちらをご参照下さい。
