丸型防煙・防火ダンパー　SFD
丸型防煙・防火ダンパー　SFD
種　　類 丸型防煙防火ダンパー
型　　番 SFD
評定番号 72℃：BCJ-DP-330
閉鎖機構 温度ヒューズ連動
手動復帰式
表面処理 一般用さび止めペイント
色 -
ケーシング
及び羽根		 ｔ1.6SPC
羽　受　け 225Φ〜300ΦはF.B.となります。
検　査　口 100Φより60Φの丸型付
250Φ以上は100×100角型付となります。

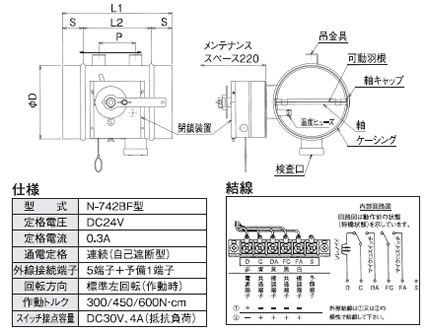

丸型防煙・防火ダンパー　SFD

呼び径 ΦD L l S P
100 98 300 200 50 センター1ヶ
125 123 300 200 50 100
150 148 300 200 50 100
175 173 300 200 50 100
200 198 300 200 50 100
225 223 300 200 50 100
250 248 300 200 50 100
275 273 300 200 50 100
300 298 300 200 50 100
325 323 350 250 50 175
350 348 350 250 50 175
375 373 400 300 50 175
400 398 400 300 50 175
450 448 450 300 75 175
500 498 500 350 75 175
550 548 550 350 100 175
600 598 600 400 100 175
