ガス圧連動ダンパー　PD
ガス圧連動ダンパー　PD
種　　類 ガス圧連動ダンパー
型　　番 PD
閉鎖機構 ガス圧連動
表面処理 一般用さび止めペイント
色 グレー
標準仕様 塗装は一般さび止めグレー（JIS K 5621-2種）とします。
L寸法350mm
フランジサイズ低速仕様、相フランジは別途申し受けます。
静圧60mmAq以下に適用
開閉金具はH寸法側に取付きます。
W・H寸法は、ダクト寸法を示しております。
フランジ穴ピッチ100

ガス圧連動ダンパー　PD

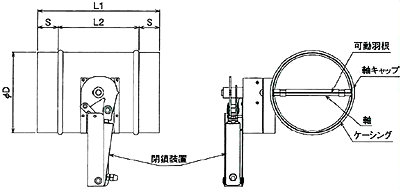

呼び径 ΦD L l S
100 98 300 200 50
125 123 300 200 50
150 148 300 200 50
175 173 300 200 50
200 198 300 200 50
225 223 300 200 50
250 248 300 200 50
300 298 300 200 50
350 348 350 250 50
400 398 400 300 50
450 448 450 300 75
500 498 500 350 75
550 548 550 350 100
600 598 600 400 100

フランジ寸法はこちらをご参照下さい。
